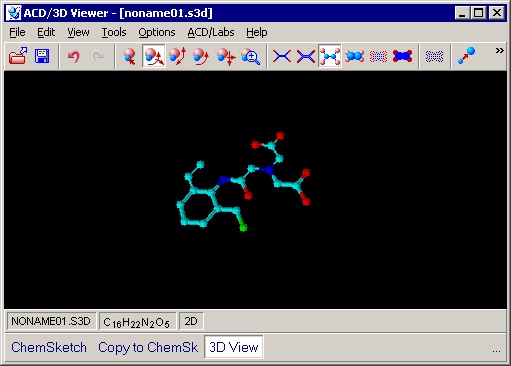

ACD/3D Viewer – primer uporabe
Vsebinski sklop “Ogljikovodiki” – 8. razred
- V programu ACD/ChemSketch narišite alkan, alken in alkin, s petimi ogljikovimi atomi v verigi. Strukture optimizirajte (ustrezen gumb za to operacijo je tako v programu ChemSketch kot tudi v programu 3D Viewer).
- Strukture prenesite v program 3D Viewer z izbiro na meniju ACD/Labs in nato 3D Viewer. Druga možnost pa je gumb Copy to 3Dna dnu strani.
- Strukture lahko shranimo v programu ChemSketch v mol formatu in jih nato odpremo v programu 3D Viewer (File open).
- Strukture ogljikovodikov si oglejte v različnih prikazih oz. modelih s preklapljanjem ustreznih gumbov v oridni vrstici.
- Poljubno si izberite barvo ozadja in barvo posamezne vrste atomov.
- Modele rotirajte z uporabo miške. Nato uporabite gumba v orodni vrstici za samodejno vrtenje modelov (dva gumba: samodejno vrtenje in samodejno vrtenje s spreminjanjem stila oz. vrste modela.)
- Določite dolžine vezi med atomi v molekulah tako, da v orodni vrstici kliknite na ustrezen gumb ter nato kliknete na sosednja atoma, povezana z vezjo. V spodnjem kotu zaslona se izpiše razdalja.
Primerjajte dolžino enojne, dvojne in trojne vezi med dvema C atomoma v verigi ogljikovodika. Katere vezi so najdaljše in katere najkrajše?
